适用于660Vac/1140Vac电源应用的高档板模块

目前，我国企业低压配电广泛采用380VAC/220VAC电压等级。随着用电装置的容量增大，线损增大，在为了使供电设备端的电压降满足规范要求，不得不加大线缆截面，造成铜等金属的用量增加，不利于节能降耗。因此考虑到节能的需要，660VAC/1140VAC中压系统在越来越多的工业场所得到了广泛应用。

使用中压系统后的装置对电气间的爬电距离及电气间隙比低压系统有了更高的要求。很多装置企业在安装元器件后需要再次增加挡板、刷绝缘漆等方法来提高爬电距离及电气间隙。常州瑞华公司通过现场调研及与客户现场沟通，了解客户需求后。在提高模块内部芯片电压的即绝缘等级的同时，不改变安装尺寸及接线距离的情况下开发了一系列高挡板（W42A、W54B、W34B）模块，即将电极之间增加的绝缘挡板与模块外壳通过一次注塑而成，提高了元器件的爬电距离及电气间隙，解决了在中高压系统中元器件的应用难题，不但满足了客户装置的电气性能要求，也大大的提高了生产效率。

改进前与改进后的爬电距离及电气间隙对比：

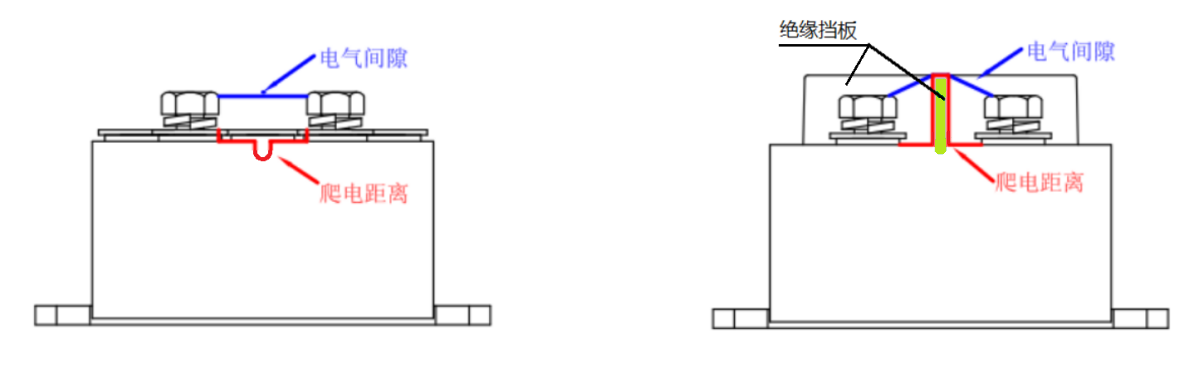

1)W42与W42A模块对比如下图:

           改进前                                    改进后

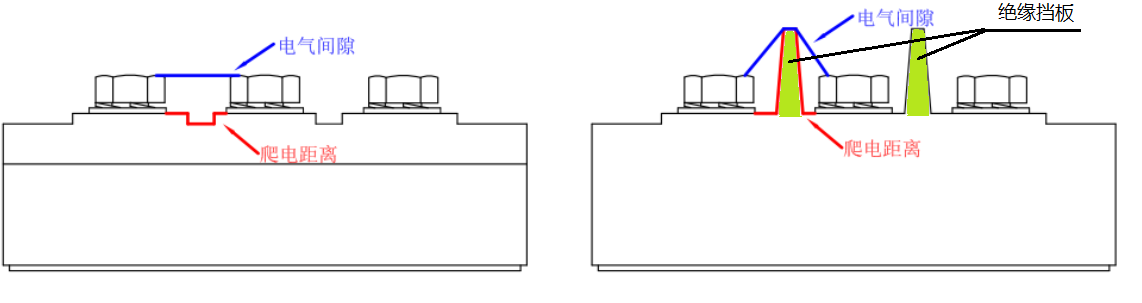

2)W54O与W54B模块对比如下图：

         改进前                                改进后

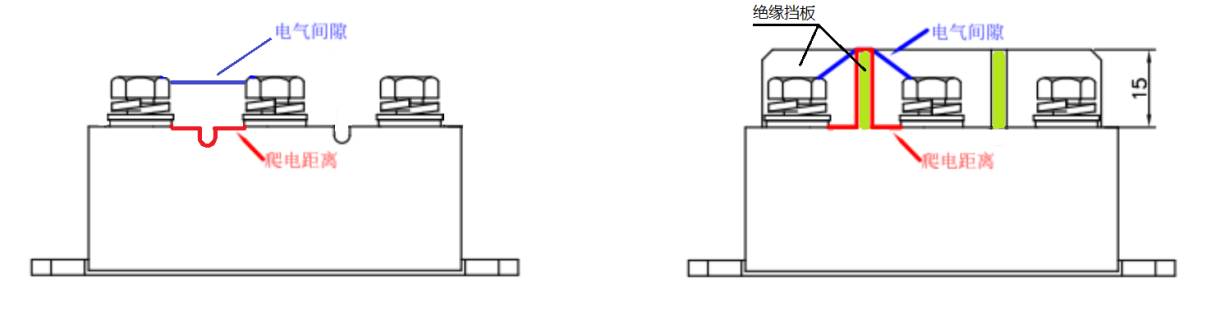

3)W34与W34B模块对比如下图：

         改进前                              改进后
